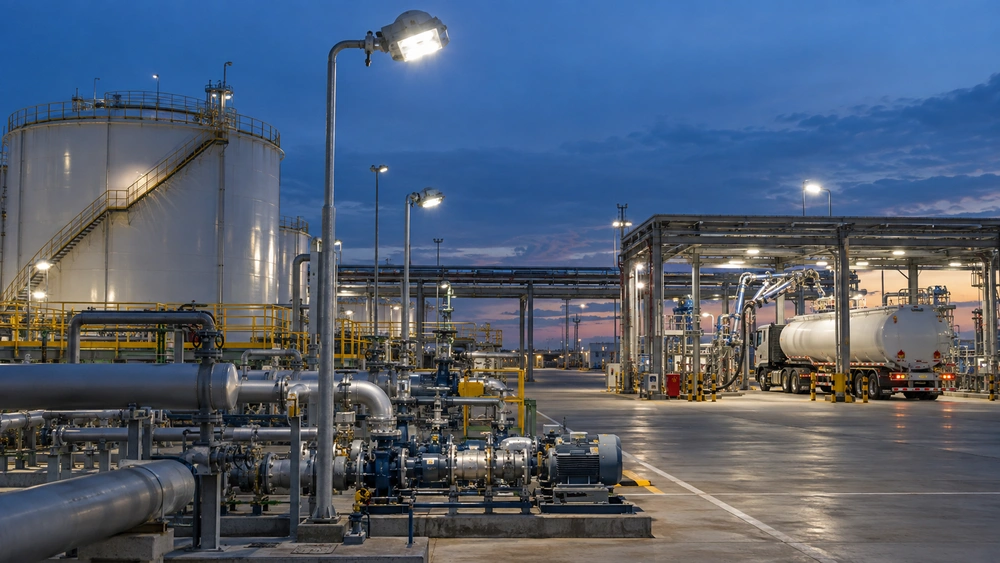

Lampu explosion-proof untuk area migas umumnya dibutuhkan pada area proses, sekitar tangki dan bejana, titik loading–unloading, area pengeboran dan produksi, sekitar pompa atau kompresor, fasilitas pengisian bahan bakar, serta ruang yang berpotensi mengakumulasi gas atau uap mudah terbakar. Kebutuhan aktualnya tetap harus mengacu pada hazardous area classification fasilitas.
Area yang perlu diperiksa meliputi:
Daftar tersebut menunjukkan lokasi yang berpotensi membutuhkan pemeriksaan lebih lanjut. Bukan berarti seluruh bagiannya harus menggunakan lampu anti ledak. Jenis bahan, sumber pelepasan, ventilasi, jarak pemasangan, dan kondisi operasi dapat menghasilkan klasifikasi yang berbeda pada setiap fasilitas.
Untuk memahami karakteristik pencahayaan yang digunakan pada lingkungan berisiko, pembaca juga dapat mempelajari jenis lampu untuk kebutuhan industri. Artikel ini akan membantu Anda mengenali area yang perlu diperiksa, memahami alasan di balik potensi bahayanya, dan menentukan dasar pemilihan lampu sebelum pengadaan.
Catatan: Artikel ini tidak dapat digunakan untuk menetapkan zona atau menggantikan hazardous area classification. Penentuan batas zona, pemilihan peralatan Ex, dan desain instalasinya harus diperiksa oleh tenaga kompeten berdasarkan kondisi fasilitas, dokumen proyek, dan standar yang berlaku.
IEC 60079-10-1:2020 menjelaskan klasifikasi area tempat bahaya akibat gas atau uap mudah terbakar dapat muncul. Pembagian ini digunakan sebagai dasar untuk merancang fasilitas serta menentukan kesesuaian peralatan yang digunakan di area berbahaya.
| Klasifikasi | Keberadaan atmosfer gas eksplosif |
| Zone 0 | Hadir terus-menerus, dalam waktu lama, atau sering |
| Zone 1 | Mungkin muncul sesekali selama operasi normal |
| Zone 2 | Biasanya tidak muncul selama operasi normal atau hanya berlangsung singkat jika muncul |
Nama lokasi tidak cukup untuk menetapkan zonanya. Ruang pompa, area tangki, atau titik loading tidak boleh langsung dinyatakan sebagai Zone 0, Zone 1, maupun Zone 2 tanpa melihat dokumen klasifikasi fasilitas.
Area proses perlu dievaluasi karena digunakan untuk memisahkan, memanaskan, mencampur, mengolah, atau mengalirkan fluida mudah terbakar. Lokasinya dapat meliputi:
Pelepasan gas atau uap dapat berasal dari sambungan, instrumen, maupun peralatan proses. Jika posisi lampu berada di dalam batas hazardous area, perlengkapan pencahayaan tersebut harus sesuai dengan klasifikasi lokasi dan persyaratan proyek.
Kebutuhan lampu explosion-proof area tangki terutama perlu diperhatikan di sekitar bagian yang dapat melepaskan gas atau uap, seperti:
Seluruh area di sekitar tangki belum tentu mempunyai klasifikasi yang sama. Batas area berbahaya dapat dipengaruhi oleh jenis bahan, desain tangki, sistem ventilasi, karakter sumber pelepasan, dan jaraknya dari titik tersebut. Karena itu, posisi setiap lampu perlu dibandingkan dengan batas zona pada layout fasilitas.
Area loading–unloading berpotensi membutuhkan lampu anti ledak karena proses pemindahan minyak atau bahan bakar dapat disertai pelepasan uap dan tumpahan. Pemindahan tersebut dapat berlangsung dari atau menuju truk tangki, kapal, kereta, maupun tangki penyimpanan.
Titik yang perlu diperiksa antara lain:
Pencahayaan harus membantu pekerja memeriksa sambungan dan menjalankan proses transfer pada malam hari. Jika lampu ditempatkan di dalam area terklasifikasi, produk yang digunakan juga tidak boleh menjadi sumber penyulutan.
Pencahayaan pada area pengeboran dan produksi perlu dievaluasi karena lokasi tersebut menangani aliran minyak, gas, dan fluida dari sumur. Contohnya meliputi:
Potensi bahaya pada setiap bagian tidak selalu sama karena aktivitas dan sumber pelepasannya berbeda. Pemilihan lampu perlu mempertimbangkan klasifikasi lokasi, paparan cuaca, getaran, korosi, kebutuhan visibilitas, dan posisi pemasangannya.
Pump station, compressor station, ruang pompa, valve station, manifold, flange, mechanical seal, dan sambungan fleksibel dapat menjadi titik pelepasan gas atau uap ketika terjadi kebocoran.
Area tersebut membutuhkan visibilitas yang memadai agar operator dapat membaca instrumen, mengoperasikan valve, memeriksa kebocoran, dan menangani gangguan. Namun, keberadaan pompa atau kompresor saja belum cukup untuk menentukan jenis lampu. Status area pada titik pemasangan tetap harus dicocokkan dengan dokumen klasifikasi.
Area pengisian dan distribusi perlu diperiksa karena bahan bakar disalurkan ke kendaraan, mesin, atau unit penyimpanan lain. Contohnya adalah:
Uap mudah terbakar dapat muncul di dekat nozzle, dispenser, sambungan, atau lokasi tumpahan. Apabila lampu berada dalam batas hazardous area, spesifikasinya harus mengikuti klasifikasi yang telah ditetapkan.
Ruang dengan sirkulasi udara terbatas memerlukan perhatian karena gas atau uap yang terlepas dapat lebih sulit terdilusi. Lokasi yang perlu dinilai dapat mencakup:
Ruang tertutup tidak otomatis menjadi hazardous area. Penilaiannya perlu mempertimbangkan sumber dan tingkat pelepasan, sifat gas atau uap, efektivitas ventilasi, serta kondisi operasional fasilitas.
Tidak. Bagian fasilitas migas yang berada di luar hazardous area tidak otomatis membutuhkan lampu explosion-proof. Contohnya dapat meliputi:
Contoh tersebut juga tidak boleh langsung dinyatakan aman menggunakan lampu biasa. Jika lokasinya berdekatan dengan sumber pelepasan atau masih termasuk dalam batas area terklasifikasi, kebutuhan lampunya tetap harus mengikuti klasifikasi aktual.
Nama lokasi hanya membantu menunjukkan bagian fasilitas yang perlu diperiksa. Sebelum memilih lampu untuk area industri berisiko, tim engineering, procurement, dan kontraktor perlu memeriksa:
Salah satu produk yang dapat dipelajari berdasarkan spesifikasi dan penandaan teknisnya tersedia pada halaman Lampu Anti Ledak Senben FGA1301
IEC 60079-14:2024 membahas persyaratan desain instalasi, pemilihan, pemasangan, dokumentasi, dan inspeksi awal peralatan Ex. Artinya, kesesuaian lampu perlu dinilai sebagai bagian dari sistem instalasi, bukan hanya berdasarkan nama produknya.
Tim procurement sebaiknya tidak memilih lampu hanya berdasarkan watt, lumen, IP rating, atau label “explosion-proof”. Spesifikasi, penandaan, sertifikasi, dan kondisi penggunaan produk harus sesuai dengan klasifikasi area serta persyaratan proyek.
Gunakan alur berikut sebelum menentukan pencahayaan industri minyak dan gas:
Berikut jawaban atas beberapa pertanyaan yang sering muncul ketika menentukan penggunaan lampu explosion-proof di fasilitas migas.
Tidak otomatis. Kebutuhannya dipengaruhi oleh jenis bahan, sumber pelepasan, desain fasilitas, ventilasi, jarak lampu dari sumber pelepasan, dan batas hazardous area yang telah ditetapkan.
Tidak selalu. Kantor atau ruang administrasi yang berada di luar hazardous area tidak otomatis memerlukannya. Status lokasi tetap perlu diperiksa pada layout klasifikasi fasilitas.
Tidak. IP65 hanya menunjukkan tingkat perlindungan enclosure terhadap debu dan semburan air. Agar dapat digunakan pada atmosfer yang berpotensi meledak, lampu harus memiliki spesifikasi dan sertifikasi explosion-proof yang sesuai dengan klasifikasi area pemasangannya.
Klasifikasi perlu ditetapkan oleh pihak yang kompeten melalui penilaian teknis terhadap jenis bahan, sumber pelepasan, ventilasi, tata letak, dan kondisi operasi fasilitas.
Tidak otomatis. Kesesuaiannya perlu diperiksa berdasarkan klasifikasi area, karakteristik atmosfer berbahaya, penandaan Ex, kondisi lingkungan, sertifikasi, dan persyaratan proyek.
Jika posisi lampu berada di dalam batas hazardous area, pilih lampu explosion-proof yang spesifikasi dan penandaannya sesuai dengan klasifikasi area serta persyaratan proyek. Jika lokasinya berada di luar hazardous area, tentukan lampu berdasarkan fungsi ruang dan kondisi lingkungannya. Jangan menggunakan nama area, IP rating, atau label “explosion-proof” sebagai satu-satunya dasar pemilihan.
Tim engineering, procurement, kontraktor, dan pengelola fasilitas migas dapat berkonsultasi dengan PT Mega Citra Bestari sebelum menentukan lampu tahan ledakan. Siapkan lokasi pemasangan, hazardous area classification, kondisi lingkungan, dan kebutuhan pencahayaan agar tim MCB dapat membantu mengidentifikasi produk berdasarkan persyaratan proyek.
Alamat: Jl. Sidosermo Indah no. 25 Surabaya 60239
Telepon: (031) 8490300
Fax: (031) 8490400
Email: info@mcbestari.com
Whatsapp: 08113620300
Referensi
1. International Electrotechnical Commission. (2020). IEC 60079-10-1:2020: Explosive atmospheres—Part 10-1: Classification of areas—Explosive gas atmospheres. IEC.
https://webstore.iec.ch/en/publication/63327
2. International Electrotechnical Commission. (2024). IEC 60079-14:2024: Explosive atmospheres—Part 14: Electrical installation design, selection and installation of equipment, including initial inspection. IEC.
https://webstore.iec.ch/en/publication/66049
