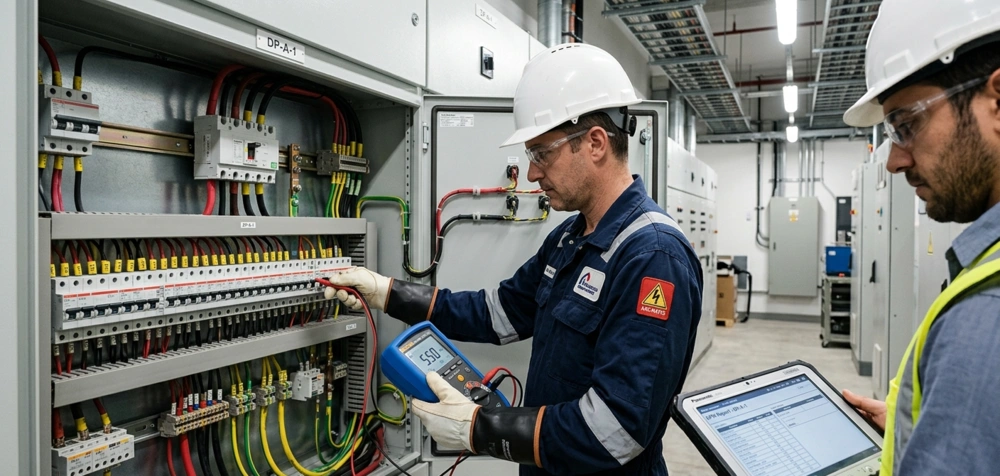

Megger test pada MCB dilakukan untuk mengukur insulation resistance atau tahanan isolasi pada sistem kelistrikan agar potensi kebocoran arus dan penurunan kualitas isolasi dapat dideteksi lebih awal. Pengujian ini penting dilakukan secara berkala sebagai bagian dari preventive maintenance sistem listrik gedung maupun industri.
Banyak gangguan instalasi listrik sebenarnya tidak langsung menyebabkan sistem mati atau MCB trip. Penurunan kualitas isolasi sering berkembang perlahan akibat usia instalasi, kelembapan, debu, atau panas berlebih hingga akhirnya memicu kebocoran arus dan gangguan sistem. Karena itu, megger test instalasi listrik menjadi salah satu langkah penting untuk memastikan kondisi insulation resistance masih aman digunakan.
Banyak masalah instalasi listrik berkembang perlahan dan tidak langsung terlihat dari luar. Salah satunya adalah penurunan kualitas isolasi pada kabel maupun komponen sistem kelistrikan.
Isolasi kabel dan komponen listrik dapat mengalami degradasi seiring waktu akibat panas, kelembapan, dan usia pemakaian. Jika nilai insulation resistance mulai menurun, risiko kebocoran arus akan semakin meningkat.
Dengan melakukan pemeriksaan insulation resistance secara berkala, potensi gangguan dapat diketahui lebih awal sebelum berkembang menjadi kerusakan yang lebih serius.
Gangguan kecil pada isolasi sering tidak langsung memicu proteksi listrik bekerja. Sistem mungkin tetap terlihat normal, tetapi sebenarnya sudah ada penurunan kualitas yang dapat memengaruhi performa instalasi dalam jangka panjang.
Inilah sebabnya preventive maintenance MCB penting dilakukan, karena tidak semua masalah listrik bisa terlihat hanya dari kondisi operasional sehari-hari. Untuk memahami lebih lanjut mengapa instalasi yang tampak aman tetap bisa bermasalah, baca juga: Instalasi Listrik Tampak Aman tapi Sering Gangguan? Ini Penyebabnya
Area panel yang lembap, berdebu, atau memiliki suhu tinggi dapat mempercepat penurunan kualitas isolasi listrik. Kondisi seperti ini sering ditemukan di area industri, gudang, ruang utilitas gedung, maupun area panel yang kurang terawat.
Faktor lingkungan perlu diperhatikan karena dapat memengaruhi hasil tes tahanan isolasi listrik sekaligus mempercepat risiko gangguan pada sistem. Kualitas kabel yang digunakan juga berperan besar dalam ketahanan isolasi jangka panjang, pelajari lebih lanjut di: Kenali Jenis Kabel Listrik untuk Instalasi Bangunan dan Fungsinya
Sebelum pengukuran dilakukan, ada beberapa langkah penting yang perlu diperhatikan agar proses test lebih aman dan hasilnya lebih akurat.
Sebelum pengujian dimulai, sistem harus dipastikan benar-benar bebas tegangan untuk menghindari risiko kecelakaan listrik. Prosedur lockout dan pengecekan tegangan menjadi langkah dasar yang tidak boleh dilewatkan.
Dalam cara menggunakan megger dengan benar, aspek keselamatan harus selalu menjadi prioritas utama sebelum proses pengukuran dilakukan.
Perangkat elektronik sensitif seperti PLC, inverter, sensor, komputer, atau equipment kontrol sebaiknya dilepas dari jalur pengujian. Tegangan test dari megger dapat berisiko merusak perangkat tertentu jika masih terhubung.
Pemisahan equipment sebelum pengujian membantu menjaga keamanan perangkat sekaligus membuat hasil pengukuran lebih akurat.
Pemilihan voltage megger harus disesuaikan dengan jenis dan kapasitas sistem yang diuji. Penggunaan tegangan test yang tidak sesuai dapat menghasilkan pembacaan yang kurang akurat atau bahkan berisiko terhadap komponen tertentu.
Karena itu, parameter pengujian sebaiknya mengikuti spesifikasi instalasi, karakter kabel, dan standar insulation resistance yang digunakan.
Proses megger test perlu dilakukan secara sistematis agar hasil pengukuran benar-benar menggambarkan kondisi insulation resistance instalasi.
Megger dihubungkan ke titik phase, neutral, atau grounding sesuai kebutuhan pengujian. Pastikan jalur yang diuji sudah terisolasi dari sistem lain agar hasil pembacaan tidak tercampur dengan komponen atau beban yang masih terhubung.
Penentuan titik test yang tepat sangat berpengaruh terhadap kualitas hasil pengukuran dan kemudahan analisis setelah pengujian selesai.
Pengukuran sebaiknya dilakukan beberapa detik hingga angka pada alat menunjukkan nilai yang stabil dan konsisten. Pembacaan yang terlalu cepat dapat menghasilkan nilai yang kurang representatif, terutama jika kondisi isolasi sedang menurun atau dipengaruhi kelembapan.
Dengan waktu pengukuran yang konsisten, hasil test akan lebih mudah dibandingkan antara satu jalur dengan jalur lainnya.
Hasil pengukuran sebaiknya didokumentasikan untuk membandingkan perubahan kondisi sistem dari waktu ke waktu. Dalam preventive maintenance, tren penurunan nilai sering lebih penting dibanding hanya melihat satu hasil pengukuran.
Dokumentasi yang rapi membantu teknisi mengetahui apakah kondisi instalasi masih stabil atau mulai menunjukkan tanda penurunan kualitas isolasi.
Nilai insulation resistance perlu dievaluasi berdasarkan standar dan karakter sistem instalasi yang diuji. Nilai yang terlalu rendah dapat menunjukkan risiko kebocoran arus, kerusakan isolasi, atau kondisi instalasi yang perlu diperiksa lebih lanjut.
Interpretasi hasil megger test sebaiknya tidak dilakukan secara asal, tetapi perlu mengacu pada standar teknis dan riwayat pengujian sebelumnya.
Banyak hasil pengukuran insulation resistance menjadi tidak akurat karena prosedur test yang kurang tepat. Beberapa kesalahan berikut perlu dihindari agar hasil megger test lebih aman dan bisa digunakan sebagai dasar evaluasi maintenance.
Perangkat elektronik yang masih terhubung dapat memengaruhi hasil pembacaan sekaligus berisiko mengalami kerusakan. Hal ini sering terjadi pada instalasi modern yang memiliki banyak equipment sensitif, seperti kontrol otomatis, panel mesin, atau sistem monitoring.
Sebelum pengujian dilakukan, jalur test harus dipastikan benar-benar terpisah dari beban elektronik yang tidak boleh terkena tegangan megger.
Debu, kotoran, dan kelembapan pada panel dapat memengaruhi hasil pengukuran insulation resistance. Area panel yang kotor juga menyulitkan teknisi untuk mengidentifikasi kondisi terminal, kabel, atau koneksi yang sebenarnya.
Membersihkan area panel sebelum test membantu menghasilkan pembacaan yang lebih akurat dan mengurangi risiko kesalahan analisis.
Voltage test yang terlalu rendah atau terlalu tinggi dapat membuat hasil measurement menjadi misleading. Sistem bisa terlihat aman padahal kondisi isolasinya mulai menurun, atau sebaliknya hasil test terlihat bermasalah karena parameter pengujian tidak sesuai.
Pemilihan tegangan pengujian harus mengikuti spesifikasi instalasi agar hasil test benar-benar relevan dengan kondisi sistem yang diperiksa.
Satu kali test belum cukup untuk menggambarkan kondisi jangka panjang sistem listrik. Nilai insulation resistance bisa berubah seiring usia instalasi, kondisi lingkungan, dan beban operasional.
Monitoring berkala membantu teknisi melihat pola penurunan kualitas isolasi sehingga tindakan pencegahan dapat dilakukan sebelum gangguan besar terjadi.
Hasil megger test dapat membantu mendeteksi potensi gangguan sebelum sistem benar-benar mengalami kerusakan. Berikut beberapa tanda yang perlu diperhatikan dari hasil pengukuran.
Penurunan bertahap biasanya menunjukkan degradasi sistem isolasi akibat usia, panas, kelembapan, atau kondisi lingkungan. Jika tren penurunan terus terjadi, sistem perlu diperiksa lebih lanjut untuk menemukan penyebabnya.
Dalam evaluasi maintenance, perubahan nilai dari waktu ke waktu sering lebih penting daripada hanya melihat satu angka hasil test.
Perbedaan signifikan antar jalur bisa menunjukkan ada area instalasi yang mulai bermasalah. Kondisi ini sering menjadi indikasi kerusakan lokal pada kabel, sambungan, terminal, atau titik tertentu dalam sistem.
Dengan membandingkan hasil antar jalur, teknisi dapat mempersempit area pemeriksaan dan mempercepat proses troubleshooting instalasi listrik.
Nilai yang naik turun saat pengukuran dapat menunjukkan adanya kelembapan, koneksi test yang kurang baik, atau kerusakan isolasi. Kondisi ini tidak boleh langsung dianggap normal, terutama jika muncul berulang pada jalur yang sama.
Jika hasil pengukuran tidak stabil, teknisi perlu memastikan kembali kondisi koneksi alat, kebersihan panel, dan kondisi fisik jalur yang diuji.
Kebocoran arus akibat penurunan kualitas isolasi dapat membuat proteksi listrik lebih sensitif saat sistem bekerja penuh. Gangguan ini sering muncul ketika beban operasional meningkat atau instalasi digunakan dalam durasi panjang.
Jika MCB sering trip tanpa penyebab yang jelas, pemeriksaan insulation resistance dapat membantu memastikan apakah masalahnya berasal dari penurunan kualitas isolasi.
Untuk memastikan pengujian berjalan aman dan hasilnya bisa digunakan untuk evaluasi maintenance, ada beberapa checklist penting yang sebaiknya diperhatikan.
Putus semua aliran listrik utama sebelum pengujian dimulai agar alat ukur tidak rusak dan teknisi terhindar dari risiko sengatan listrik.
Cabut komponen elektronik sensitif seperti PLC, sensor, inverter, atau komputer dari jalur kabel agar tidak rusak akibat tegangan tinggi yang dikeluarkan oleh alat megger.
Pilih jenis alat dan setelan tegangan injeksi yang sesuai dengan spesifikasi kabel atau sistem yang akan diuji, misalnya 500V atau 1000V sesuai kebutuhan instalasi.
Bersihkan debu, kotoran, dan sisa kelembapan pada kabel atau terminal agar tidak mengganggu keakuratan hasil pembacaan nilai isolasi.
Tuliskan nilai hambatan isolasi dalam satuan Megaohm secara detail untuk setiap jalur agar teknisi dapat mengetahui bagian mana yang masih aman dan bagian mana yang mulai menurun kualitasnya.
Lihat kembali riwayat pengujian sebelumnya untuk mengetahui apakah ada penurunan kualitas isolasi dari waktu ke waktu.
Simpan seluruh data pengujian ke dalam laporan resmi sebagai bahan evaluasi dan dasar perencanaan jadwal maintenance atau penggantian komponen sebelum terjadi kerusakan besar.
Berikut gambaran umum hasil megger test dan indikasi kondisi instalasi listrik:
| Hasil Pengukuran | Indikasi Kondisi |
| Nilai stabil dan tinggi | Isolasi masih baik |
| Nilai mulai menurun | Potensi degradasi isolasi |
| Hasil tidak stabil | Kemungkinan kelembapan atau gangguan |
| Nilai terlalu rendah | Risiko kebocoran arus meningkat |
| Perbedaan besar antar jalur | Ada jalur yang perlu diperiksa lebih lanjut |
Berikut beberapa pertanyaan yang sering muncul terkait cara megger test MCB dan insulation resistance instalasi listrik.
Megger test digunakan untuk mengukur insulation resistance agar kondisi isolasi sistem listrik dapat dievaluasi lebih awal. Dengan pengujian ini, potensi kebocoran arus atau penurunan kualitas isolasi bisa dideteksi sebelum menyebabkan gangguan yang lebih besar.
Megger test penting untuk preventive maintenance karena membantu mendeteksi potensi gangguan sebelum menyebabkan kerusakan, downtime, atau risiko keselamatan pada sistem kelistrikan.
Tidak disarankan. Pengujian sebaiknya dilakukan saat sistem tidak bertegangan demi keamanan teknisi, perlindungan perangkat, dan akurasi hasil pengukuran.
Insulation resistance dapat menurun akibat kelembapan, debu, usia instalasi, panas berlebih, kerusakan isolasi kabel, atau kondisi lingkungan yang kurang mendukung.
Megger test pada MCB membantu memastikan kondisi insulation resistance sistem kelistrikan masih aman dan layak digunakan dalam jangka panjang. Penurunan kualitas isolasi sering terjadi secara perlahan dan tidak langsung terlihat dari luar.
Dengan pengujian berkala dan prosedur yang tepat, potensi gangguan instalasi dapat dideteksi lebih awal sebelum memengaruhi operasional gedung maupun industri. Hasil pengujian juga sebaiknya didokumentasikan agar teknisi dapat memantau tren penurunan kualitas isolasi dari waktu ke waktu.
Pengujian insulation resistance yang dilakukan secara rutin membantu menjaga performa sistem listrik tetap stabil, aman, dan siap mendukung kebutuhan operasional modern.
