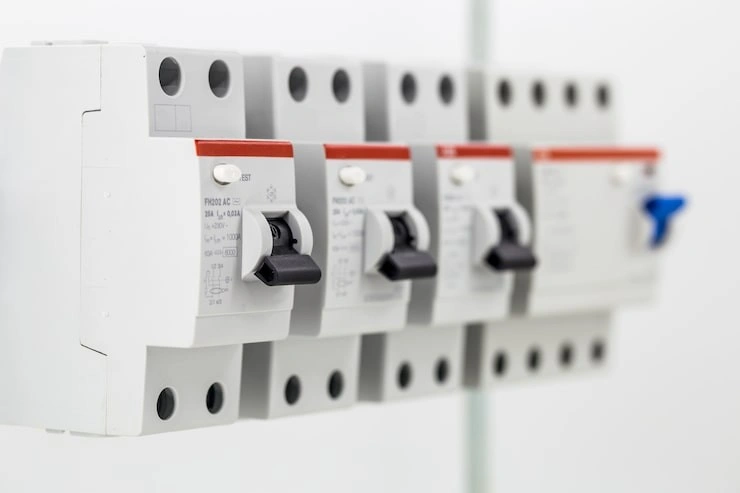

Agar gangguan listrik tidak menyebar ke area lain, MCB harus dibagi berdasarkan fungsi ruangan dan jenis beban, lalu diatur agar MCB yang paling dekat dengan sumber gangguan bekerja lebih dahulu. Pengaturan ini perlu mempertimbangkan kapasitas beban, ukuran kabel, karakteristik MCB, arus awal peralatan, serta susunan MCB utama dan MCB cabang.
Sistem proteksi listrik gedung yang tidak tertata dengan baik sering membuat satu gangguan kecil merambat menjadi pemadaman besar. Padahal, dengan desain yang benar, setiap gangguan bisa “dikunci” hanya di satu titik tanpa mengganggu area lain. Di sinilah pentingnya memahami cara mengatur MCB gedung secara benar dan terstruktur.
Mengapa Gangguan di Satu Ruangan Bisa Memadamkan Area Lain?
Gangguan dapat memadamkan area lain ketika pembagian jalur listrik kurang tepat atau MCB utama dan MCB cabang memiliki karakteristik pemutusan yang terlalu berdekatan.
1. Terlalu Banyak Ruangan Menggunakan Satu Jalur MCB
Jika satu sirkuit melayani banyak ruangan, maka satu short circuit kecil saja bisa membuat seluruh area padam. Ini sering terjadi pada instalasi lama tanpa pembagian grup MCB gedung yang jelas.
2. MCB Utama dan MCB Cabang Turun Bersamaan
Jika koordinasi selektivitas MCB tidak diatur, MCB hulu dan hilir bisa trip bersamaan sehingga sistem kelistrikan gedung tidak stabil.
3. Kapasitas MCB Tidak Sesuai dengan Beban
MCB terlalu kecil akan sering trip, sedangkan terlalu besar membuat proteksi kabel tidak optimal.
4. Perubahan Beban Tidak Diikuti Penataan Ulang Panel
Penambahan AC, server, atau mesin produksi tanpa revisi panel listrik dapat menyebabkan MCB satu ruangan ikut memadamkan gedung.
MCB utama dengan kapasitas ampere lebih besar belum tentu otomatis bekerja lebih lambat daripada MCB cabang. Kurva trip dan besarnya arus gangguan juga memengaruhi urutan pemutusan.
Jika gangguan seperti ini sering terjadi di area operasional, penyebabnya perlu dilihat dari sisi pembagian jalur, kapasitas beban, dan sistem proteksi secara menyeluruh. Untuk pembahasan yang lebih spesifik, Anda juga bisa membaca artikel tentang cara menata sistem proteksi listrik agar lebih stabil.
1. Bagi Jalur MCB Berdasarkan Fungsi Ruangan dan Jenis Beban
Setiap kelompok ruangan dan peralatan sebaiknya memiliki jalur MCB tersendiri agar gangguan lebih mudah dibatasi.
1. Pisahkan Jalur Lampu dan Stop Kontak
Kerusakan pada stop kontak tidak boleh memadamkan seluruh sistem pencahayaan.
2. Buat Jalur Khusus untuk Peralatan Berdaya Besar
AC, pompa, compressor, dan lift harus memiliki proteksi listrik bertingkat sendiri.
3. Pisahkan Jalur Setiap Tenant atau Departemen
Dalam gedung komersial, satu tenant tidak boleh memengaruhi tenant lain.
4. Kelompokkan Beban Berdasarkan Jam Operasional
Beban 24 jam (server, CCTV) tidak boleh digabung dengan beban sesekali.
5. Pisahkan Beban dengan Arus Awal Tinggi
Motor dan pompa harus dipisah karena lonjakan arus awal dapat menyebabkan MCB turun bersamaan.
Tabel berikut dapat membantu melihat contoh pembagian jalur MCB berdasarkan jenis beban dan fungsi area di dalam gedung
| Kelompok Beban | Contoh Peralatan | Saran Pembagian Jalur |
|---|---|---|
| Pencahayaan | Lampu kantor, koridor | Dipisahkan dari stop kontak |
| Stop kontak umum | Komputer, printer | Dibagi per area |
| Pendingin ruangan | AC, HVAC | Jalur khusus |
| Motor & pompa | Pompa air, exhaust fan | Dipisahkan kapasitas |
| Beban kritis | Server, CCTV | Menggunakan jalur khusus |
| Mesin produksi | Conveyor, compressor | Dibagi berdasarkan fungsi |

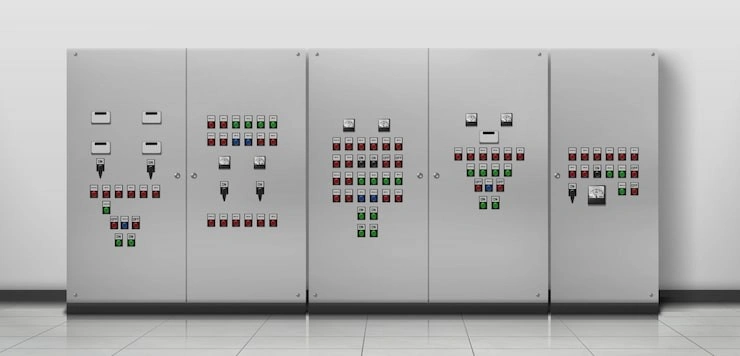

2. Susun MCB dari Panel Utama hingga Sirkuit Akhir
Susunan MCB perlu dibuat bertingkat mulai dari panel utama, subpanel, hingga MCB cabang.
1. Tentukan Fungsi MCB Utama
MCB utama melindungi seluruh distribusi listrik gedung.
2. Gunakan Subpanel untuk Area Berbeda
Gedung besar harus memiliki subpanel agar lebih mudah dikontrol.
3. Pasang MCB Cabang Dekat Beban
Semakin dekat MCB dengan beban, semakin cepat gangguan terisolasi.
4. Hindari Percabangan Tidak Tercatat
Tanpa dokumentasi, penyebab MCB turun bersamaan sulit dilacak.
5. Perbarui Single-Line Diagram
Diagram harus selalu sesuai kondisi aktual di lapangan.
Gunakan kode area pada setiap MCB, misalnya LT2-LAMP, LT2-SOCKET, atau WH-PUMP, agar teknisi dapat langsung mengetahui area yang terhubung tanpa mencoba mematikan beberapa jalur.
3. Sesuaikan Kapasitas MCB dengan Kabel dan Beban
Kapasitas MCB harus melindungi kabel sekaligus melayani beban tanpa sering trip.
1. Hitung Total Beban pada Setiap Jalur
Sebelum menentukan kapasitas MCB, langkah pertama adalah menghitung total beban listrik pada setiap jalur instalasi. Caranya dengan menjumlahkan daya seluruh peralatan yang terhubung dalam satu sirkuit, seperti lampu, AC, televisi, atau peralatan elektronik lainnya.
Setelah memperoleh total daya (Watt), ubah menjadi arus (Ampere) menggunakan rumus I = P/V, dengan tegangan listrik yang digunakan. Perhitungan ini membantu menentukan kapasitas MCB yang sesuai sehingga mampu mengalirkan arus secara normal tanpa sering trip. Selain itu, pembagian beban yang tepat pada setiap jalur juga membuat distribusi listrik lebih aman dan efisien.
2. Sesuaikan MCB dengan Kemampuan Hantar Arus Kabel
Kapasitas MCB harus selalu disesuaikan dengan kemampuan hantar arus kabel yang dipasang pada instalasi. Fungsi utama MCB adalah melindungi kabel dari arus berlebih yang dapat menyebabkan kabel menjadi panas hingga berpotensi memicu kerusakan atau kebakaran.
Oleh karena itu, nilai ampere MCB tidak boleh lebih besar daripada kemampuan maksimal kabel. Apabila MCB memiliki kapasitas terlalu tinggi, kabel dapat mengalami kelebihan arus tanpa memutus aliran listrik. Dengan memilih kombinasi kabel dan MCB yang tepat, sistem proteksi bekerja lebih optimal sekaligus menjaga umur instalasi listrik tetap panjang.
3. Perhitungkan Beban yang Digunakan Bersamaan
Selain menghitung total daya, penting juga memperkirakan peralatan yang kemungkinan beroperasi secara bersamaan. Sebagai contoh, pada satu jalur dapat saja AC, kulkas, dan dispenser menyala pada waktu yang sama sehingga arus yang mengalir meningkat signifikan.
Jika kondisi ini tidak diperhitungkan, MCB dapat sering trip meskipun instalasi sebenarnya masih dalam kondisi baik. Karena itu, analisis pola penggunaan listrik sehari-hari menjadi bagian penting dalam menentukan kapasitas MCB. Perencanaan yang mempertimbangkan beban simultan akan menghasilkan instalasi yang lebih stabil, aman, dan nyaman digunakan dalam aktivitas sehari-hari.
4. Siapkan Ruang untuk Penambahan Beban
Kebutuhan listrik suatu bangunan umumnya akan bertambah seiring waktu, misalnya karena penambahan AC, pompa air, atau perangkat elektronik baru. Oleh sebab itu, panel listrik sebaiknya dirancang dengan mempertimbangkan kemungkinan penambahan beban di masa depan. Penyediaan cadangan kapasitas pada pembagian jalur akan memudahkan pengembangan instalasi tanpa harus langsung mengganti seluruh sistem.
Meski demikian, cadangan tersebut tetap harus disesuaikan dengan kemampuan kabel dan kapasitas panel secara keseluruhan. Perencanaan sejak awal membuat instalasi lebih fleksibel, efisien, dan mampu mengakomodasi kebutuhan listrik yang terus berkembang.
5. Jangan Menaikkan Ampere MCB Tanpa Memeriksa Kabel
Mengganti MCB dengan kapasitas ampere yang lebih besar sering dianggap sebagai solusi ketika MCB sering trip. Padahal, tindakan tersebut justru dapat membahayakan apabila ukuran kabel yang digunakan tidak mampu menghantarkan arus yang lebih tinggi.
Dalam kondisi seperti ini, kabel berisiko mengalami panas berlebih sebelum MCB bekerja memutus arus. Oleh karena itu, setiap perubahan kapasitas MCB harus diawali dengan pemeriksaan spesifikasi kabel dan perhitungan ulang kebutuhan beban listrik. Jika memang diperlukan peningkatan kapasitas, penggantian kabel ke ukuran yang sesuai menjadi langkah yang lebih aman dan memenuhi standar instalasi listrik.
Tabel Parameter Perhitungan MCB
Berikut beberapa hal yang perlu diperhatikan saat menghitung kapasitas MCB untuk instalasi gedung.
| Hal yang Diperiksa | Tujuan |
| Total daya beban | Menentukan arus |
| Ukuran kabel | Mencegah overheating |
| Panjang kabel | Menghitung drop tegangan |
| Metode pemasangan | Disipasi panas |
| Beban tambahan | Antisipasi ekspansi |
| Karakter peralatan | Menentukan kurva MCB |
Jangan Naikkan Ampere Sembarangan
Mengubah MCB tanpa cek kabel dapat merusak instalasi.
4. Pilih Kurva MCB Berdasarkan Karakter Beban
Kurva MCB harus disesuaikan dengan lonjakan arus saat peralatan dinyalakan.
a. Kurva B
Untuk beban ringan seperti lampu dan elektronik kecil.
b. Kurva C
Paling umum pada MCB untuk gedung komersial.
c. Kurva D
Untuk motor dan mesin dengan inrush tinggi.
Tabel Kurva MCB
| Jenis Kurva | Karakter | Contoh Beban |
|---|---|---|
| B | Sensitif | Lampu, elektronik |
| C | Seimbang | Stop kontak, kantor |
| D | Tahan lonjakan | Motor, mesin |
5. Atur agar MCB Cabang Bekerja Lebih Dahulu
Saat gangguan terjadi, MCB cabang harus trip sebelum MCB utama.
a. Bedakan Hulu dan Hilir
MCB hulu harus lebih “tahan” dibanding MCB hilir.
b. Gunakan Time-Current Curve
Kurva ini menentukan urutan pemutusan arus.
c. Hindari Karakter Terlalu Mirip
Jika terlalu mirip, MCB utama ikut turun.
Koordinasi Selektivitas MCB
Sistem selektif memastikan gangguan hanya terjadi di satu titik.
| Kondisi | MCB Trip | Dampak |
|---|---|---|
| Tidak terkoordinasi | Utama & cabang | Banyak area padam |
| Sebagian | Cabang tertentu | Area terbatas |
| Optimal | Hanya cabang | Sistem stabil |
6. Periksa Kapasitas Pemutusan MCB
MCB harus mampu memutus arus hubung singkat sesuai lokasi instalasi.
a. Ampere vs Breaking Capacity
Ampere bukan kemampuan putus arus gangguan.
b. Arus Hubung Singkat
Semakin dekat ke trafo, semakin besar arus gangguan.
c. Jangan Fokus pada Ampere Saja
Dua MCB sama ampere bisa berbeda kemampuan proteksi.
7. Gunakan Data Koordinasi dari Produsen MCB
Data koordinasi memastikan MCB bekerja sesuai urutan.
a. Gunakan Seri yang Sama
Koordinasi tidak boleh dicampur merek sembarangan.
b. Bedakan Selectivity dan Cascading
Selectivity = isolasi gangguan
Cascading = dukungan breaking capacity
c. Gunakan Software
Gedung besar membutuhkan simulasi koordinasi proteksi listrik gedung.

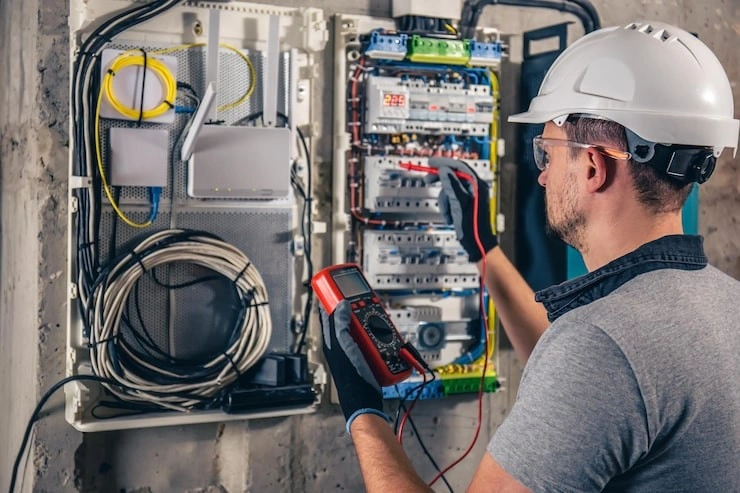

8. Uji Sistem Setelah Instalasi atau Penambahan Beban
Sistem MCB harus diuji ulang setelah perubahan instalasi.
a. Catat MCB yang Sering Trip
Menandakan overload atau salah koordinasi.
b. Evaluasi Setelah Penambahan Mesin
Beban baru mengubah seluruh sistem.
c. Perbarui Label Panel
Dokumentasi penting untuk troubleshooting.
Kesalahan Pengaturan MCB yang Membuat Banyak Area Ikut Padam
Dokumentasi penting untuk troubleshooting.
| Kesalahan | Dampak | Tindakan |
|---|---|---|
| Jalur tidak dipisah | Banyak area padam | Bagi jalur |
| MCB mirip karakter | Trip bersamaan | Atur kurva |
| Ampere dinaikkan | Kabel panas | Cek kabel |
| Beban digabung | Sering trip | Pisahkan jalur |
| Breaking capacity salah | Gagal proteksi | Hitung ulang |
| Dokumen tidak update | Sulit analisa | Update diagram |
Checklist Pengaturan MCB Gedung
Berikut checklist pengaturan MCB gedung:
- Jalur lampu dan stop kontak sudah dipisah
- Beban besar memiliki MCB sendiri
- Subpanel sudah diterapkan
- Kurva MCB sesuai beban
- Selektivitas sudah diuji
- Breaking capacity sesuai lokasi
- Single-line diagram diperbarui
- Log gangguan dicatat
- Sistem diuji setelah perubahan
FAQ Seputar Pengaturan MCB Gedung
Untuk melengkapi pembahasan, berikut beberapa pertanyaan yang sering muncul terkait pengaturan MCB agar gangguan listrik tidak menyebar ke area lain.
a. Mengapa MCB utama ikut turun?
Karena selektivitas tidak tepat atau arus gangguan terlalu besar.
b. Apakah setiap ruangan perlu MCB sendiri?
Tidak wajib, tetapi disarankan sesuai fungsi dan beban.
c. Apa itu kurva trip MCB?
Respons MCB terhadap arus lebih dalam waktu tertentu.
d. Apa beda MCB utama dan cabang?
Utama melindungi sistem besar, cabang melindungi beban kecil.
e. Kapan MCB perlu dievaluasi?
Saat ada perubahan beban atau gangguan berulang.
Kesimpulan
Pengaturan MCB yang benar bukan hanya soal membagi jalur listrik, tetapi juga mengatur selektivitas, kapasitas kabel, kurva trip, hingga kemampuan pemutusan arus. Dengan desain yang tepat, gangguan listrik dapat dibatasi hanya pada satu titik tanpa membuat sistem lain ikut padam, sehingga cara mengatur MCB gedung menjadi kunci utama sistem kelistrikan yang aman dan stabil.
