Kabel NYA dan NYAF Terlihat Mirip, Mana yang Sesuai untuk Instalasi Listrik Bangunan Anda?

Perbedaan kabel NYA dan NYAF terletak pada konstruksi penghantarnya. NYA memakai penghantar tunggal yang lebih kaku, sedangkan NYAF memakai serabut halus sehingga lebih lentur dan mudah ditata. Pilihan akhirnya bergantung pada jalur pemasangan, terminal perangkat, dan spesifikasi proyek.

Kabel NYA dan NYAF sama-sama dapat dijumpai dalam pekerjaan kelistrikan, tetapi konstruksi penghantarnya berbeda. Perbedaan ini perlu diperhatikan karena berpengaruh pada kelenturan kabel, cara pemasangan, dan penyambungannya ke terminal.

Karena itu, memilih kabel NYA atau NYAF tidak cukup hanya dengan melihat ukuran penampang yang sama. Kondisi jalur dan cara kabel akan diterminasi juga perlu diperiksa.

Catatan: Artikel ini memberikan gambaran umum. Pemilihan dan pemasangan kabel tetap perlu mengikuti datasheet produk, spesifikasi perangkat, standar instalasi yang berlaku, dan kebutuhan teknis proyek.

Bandingkan Konstruksi Penghantar dan Kelenturannya

Sebelum membandingkan keduanya, Anda dapat mengenali jenis kabel listrik untuk instalasi bangunan dan fungsinya sebagai gambaran awal.

NYA lebih kaku dan mudah mempertahankan bentuk, sedangkan NYAF lebih lentur dan mudah diarahkan. Perbedaan ini terasa saat kabel ditarik, ditekuk, dan dirapikan. Kelenturan berasal dari konstruksi penghantar, bukan dari jumlah inti kabel.

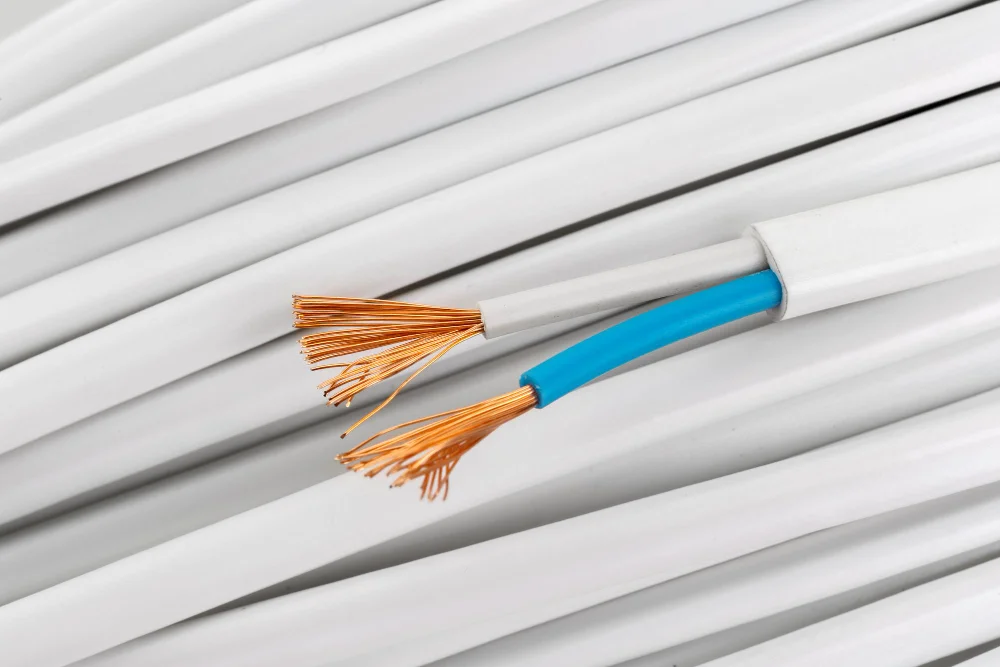

Satu inti kabel tetap dapat tersusun dari sejumlah kawat halus pada bagian penghantarnya.

Tipe kabel	Konstruksi penghantar	Kelenturan	Implikasi saat pemasangan
NYA	Penghantar lebih kaku	Relatif lebih kaku	Lebih mudah mempertahankan bentuk saat ditata
NYAF	Penghantar serabut halus	Lebih lentur	Lebih mudah diarahkan pada ruang dengan banyak belokan
Keduanya	Detail konstruksi mengikuti varian produk	Perlu dicek pada datasheet	Pemilihan perlu mengikuti kebutuhan jalur dan sambungan

Perbedaan tersebut dapat menjadi pertimbangan awal saat menentukan penggunaan kabel NYA dan NYAF. Namun, kabel yang lebih lentur belum tentu menjadi pilihan untuk setiap jalur yang memiliki banyak belokan.

Cocokkan Kabel dengan Kebutuhan dan Kondisi Pemasangan

Pilih berdasarkan jalur dan cara pemasangannya, bukan hanya kemudahan ditekuk. Ruang, jumlah belokan, pelindung kabel, dan posisi terminal sama-sama memengaruhi pilihan di lapangan

Jangan menentukan NYA vs NYAF hanya karena salah satunya lebih mudah ditekuk. Pastikan tipe kabel sesuai dengan metode pemasangan dan spesifikasi proyek.

1. Jalur Instalasi Bangunan dalam Pelindung

Untuk jalur instalasi bangunan yang menggunakan conduit atau pelindung lain, periksa tipe kabel yang diperbolehkan serta kondisi pemasangannya. Perhatikan pula ukuran conduit, jumlah kabel di dalamnya, dan jalur yang harus dilewati.

Kabel NYA untuk instalasi listrik tidak berarti dapat digunakan pada setiap kondisi hanya karena dipasang di dalam conduit. Begitu juga dengan NYAF. Kesesuaiannya tetap perlu dilihat pada spesifikasi kabel dan ketentuan instalasi yang digunakan pada proyek.

2. Pengawatan di Dalam Panel

NYAF umumnya lebih mudah dipasang di dalam panel karena lentur. Terminal di dalam panel biasanya rapat dan kabel harus berbelok tajam, sehingga penghantar serabut halus lebih mudah diarahkan.

Namun, serabut halus yang dijepit langsung pada terminal baut tanpa aksesori yang sesuai dapat terurai dan tidak terjepit rapi. Akibatnya, sambungan bisa longgar dan berisiko memanas. Karena itu, periksa apakah terminal memerlukan ferrule atau sepatu kabel.

Perlu diingat juga bahwa kabel yang mudah ditata saat pemasangan tidak sama dengan kabel yang dirancang untuk terus bergerak atau ditekuk berulang kali selama beroperasi.

Kebutuhan pemasangan	Pertimbangan NYA	Pertimbangan NYAF	Perlu diverifikasi
Jalur dalam conduit	Periksa konstruksi dan metode pemasangan	Periksa apakah varian sesuai untuk metode tersebut	Datasheet kabel dan ketentuan instalasi
Banyak belokan	Lebih kaku saat diarahkan	Lebih mudah dibentuk	Ruang dan kondisi jalur
Pengawatan panel	Perhatikan ruang penataan	Kelenturan dapat membantu penataan	Terminal dan metode terminasi
Sambungan perangkat	Cocokkan jenis penghantar	Cocokkan penghantar serabut	Manual terminal/perangkat

Tabel tersebut dapat digunakan untuk menyaring pilihan awal. Setelah itu, keputusan tetap perlu dicocokkan dengan produk yang benar-benar akan digunakan.

Periksa Kecocokan Kabel dengan Terminal Perangkat

Pemilihan kabel belum selesai setelah tipe dan luas penampang ditentukan. Ujung penghantar nantinya harus masuk dan terpasang dengan benar pada terminal MCB, terminal block, kontaktor, atau perangkat lain.

Periksa manual perangkat untuk mengetahui jenis penghantar dan rentang penampang yang diterima. Ketentuan untuk penghantar solid dan serabut dapat berbeda, termasuk ketika penghantar serabut menggunakan ferrule atau aksesori terminasi lainnya.

Sebelum kabel disambungkan ke perangkat, gunakan Checklist Kecocokan Kabel dengan Terminal Perangkat untuk memeriksa jenis penghantar, rentang penampang, kebutuhan aksesori terminasi, panjang kupasan, dan ketentuan pengencangan.

Hal yang perlu diperiksa meliputi:

1. Jenis penghantar yang diterima: Pastikan terminal mendukung jenis penghantar kabel yang akan digunakan.
2. Rentang penampang: Cocokkan ukuran kabel dalam mm² dengan rentang yang tercantum pada terminal.
3. Kebutuhan aksesori terminasi: Periksa apakah sambungan memerlukan ferrule, sepatu kabel, atau aksesori lain.
4. Panjang kupasan: Kupas isolasi sesuai ukuran yang ditentukan pada petunjuk perangkat.
5. Ketentuan pengencangan: Jika tersedia nilai torsi atau prosedur pengencangan, ikuti petunjuk tersebut.

Tidak semua NYAF otomatis harus menggunakan ferrule pada setiap terminal. Sebaliknya, jangan menganggap semua terminal dapat menerima kabel NYA dan NYAF dengan cara pemasangan yang sama.

Pastikan Spesifikasi Produk Sebelum Membeli

Nama NYA atau NYAF baru menjadi salah satu informasi yang perlu disiapkan saat memesan kabel. Anda masih perlu menentukan luas penampang, rating produk, panjang, dan spesifikasi lain sesuai kebutuhan proyek.

Jangan menggunakan satu angka kemampuan hantar arus sebagai patokan untuk semua kabel dengan tipe yang sama. Kemampuan tersebut perlu ditentukan dengan mempertimbangkan ukuran penghantar, metode pemasangan, kondisi lingkungan, dan ketentuan teknis yang digunakan.

Jika spesifikasi dasar sudah ditentukan, lengkapi Checklist Pemesanan Kabel NYA dan NYAF sebelum meminta penawaran. Checklist ini dapat digunakan untuk mencatat tipe kabel, luas penampang, rating produk, warna, panjang, dan dokumen spesifikasi yang dibutuhkan.

Informasi yang perlu dilengkapi meliputi:

1. Tipe dan merek kabel: Catat tipe sekaligus varian produk yang akan digunakan.
2. Luas penampang: Tentukan kebutuhan dalam mm² berdasarkan perencanaan instalasi.
3. Rating produk: Periksa rating tegangan, batas suhu, dan parameter lain pada datasheet.
4. Warna kabel: Sesuaikan warna dengan fungsi penghantar dan ketentuan proyek.
5. Panjang kabel: Hitung kebutuhan jalur dan toleransi panjang yang diperlukan di lapangan.
6. Dokumen spesifikasi: Periksa datasheet, standar produk, dan dokumen lain yang dibutuhkan proyek.

Setelah informasi tersebut tersedia, Anda dapat melihat pilihan kabel NYA dan NYAF Wilson Cables yang tersedia melalui MC Bestari. Cocokkan kembali varian produk dengan spesifikasi proyek sebelum melakukan pemesanan.

FAQ Seputar Perbedaan Kabel NYA dan NYAF

Beberapa hal berikut juga sering menjadi pertimbangan saat memilih kabel NYA atau NYAF untuk kebutuhan instalasi.

1. Apakah NYAF otomatis tahan api karena ada huruf F?

Tidak. Huruf atau penamaan pada tipe kabel tidak cukup digunakan untuk menyimpulkan kemampuan tahan api. Periksa spesifikasi, standar, dan hasil pengujian produk jika proyek membutuhkan karakteristik ketahanan terhadap api tertentu.

2. Bolehkah NYA diganti NYAF dengan ukuran penampang yang sama?

Belum tentu. Meskipun luas penampangnya sama, periksa kembali aplikasi, rating kabel, metode pemasangan, serta jenis penghantar yang diterima terminal. Penggantian sebaiknya tidak dilakukan hanya berdasarkan kesamaan ukuran mm².

3. Apakah harga NYA dan NYAF bisa dibandingkan hanya per meter?

Perbandingan per meter belum memberikan gambaran kebutuhan secara keseluruhan. Bandingkan produk dengan spesifikasi yang setara, kemudian periksa pula kebutuhan aksesori terminasi dan metode pemasangannya.

Kesimpulan

Perbedaan utama kabel NYA dan NYAF ada pada konstruksi penghantar dan kelenturannya. Jika jalur pemasangan lurus dan instalasinya bersifat tetap, NYA dapat dipertimbangkan. Jika ruang pemasangan sempit, banyak belokan, atau kabel digunakan untuk pengawatan panel, NYAF dengan terminasi yang sesuai bisa menjadi pilihan. Bila jenis terminal perangkat belum diketahui, periksa manual perangkat terlebih dahulu sebelum memesan.
