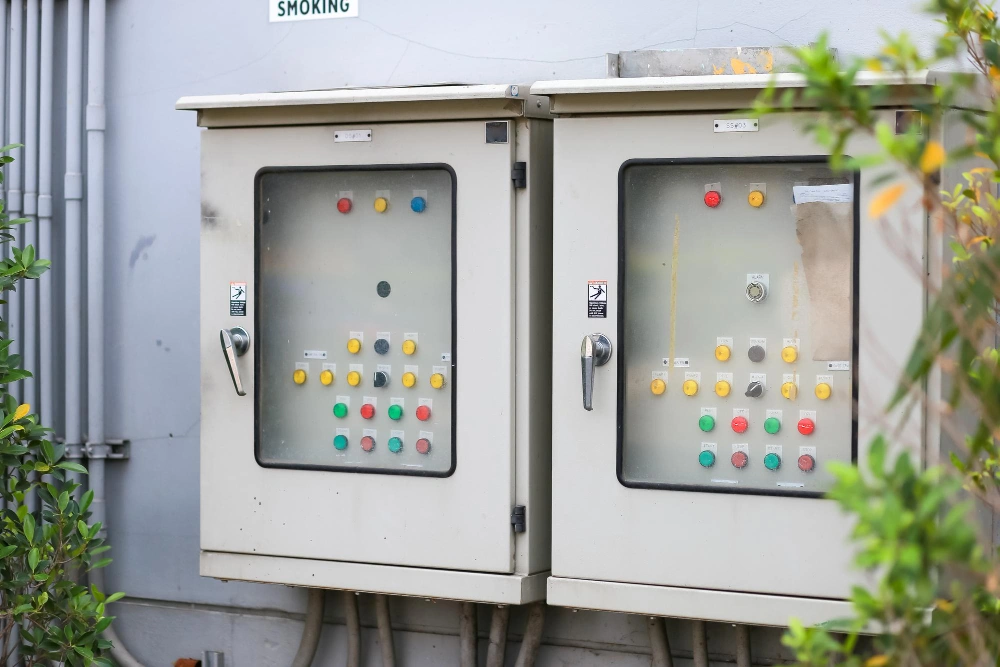

Mengelola infrastruktur listrik gedung, terutama yang berskala komersial, bukan sekadar soal memasang panel dan menyusun komponen listrik di dalamnya. Banyak insiden di lapangan berawal dari panel yang dirancang tanpa perhitungan beban, zoning, dan standar keamanan yang tepat—mulai dari MCB sering trip, overheating komponen, hingga risiko korsleting yang mengancam operasional. Kondisi seperti ini menunjukkan bahwa desain panel listrik komersial perlu direncanakan dengan pendekatan teknis yang matang agar efisiensi dan kepatuhan terhadap PUIL tetap terjaga.
Sebagai fondasi utama sistem distribusi tenaga listrik sebuah gedung, panel harus dirancang secara sistematis, mulai dari pembagian beban hingga pemilihan proteksi tambahan. Artikel ini membahas panduan lengkap untuk menghasilkan panel listrik yang aman, efisien, dan siap menghadapi kebutuhan operasional jangka panjang.
Pembagian beban 3 fasa harus dilakukan secara seimbang agar suplai daya tetap stabil dan memenuhi standar efisiensi PUIL. Perhitungan beban total—mulai dari AC, penerangan, hingga perangkat pendukung lainnya—menjadi dasar untuk membagi setiap kelompok beban ke masing-masing fasa secara proporsional. Ketika pembagian tidak merata, sistem dapat mengalami unbalance yang menyebabkan panas berlebih, drop tegangan, hingga risiko kerusakan peralatan.
Transisi ke poin selanjutnya menjadi lebih mudah ketika beban yang telah terdistribusi rapi mempermudah tahap desain zoning sirkuit listrik.
Zoning berfungsi mengelompokkan jalur listrik berdasarkan area atau kategori beban, seperti Lantai 1, Lantai 2, jalur penerangan, hingga Grup AC. Dengan pengelompokan seperti ini, proses perawatan menjadi lebih efisien karena teknisi dapat mengisolasi masalah tanpa mengganggu seluruh gedung. Zoning yang tepat juga mencegah potensi kegagalan total saat terjadi gangguan pada salah satu jalur.
Setelah zoning tersusun jelas, barulah sistem proteksi dapat dipilih dengan lebih akurat menggunakan kurva MCB yang sesuai.
Kurva MCB menentukan seberapa cepat breaker memutus aliran saat terjadi lonjakan arus, sehingga pemilihannya harus disesuaikan dengan karakteristik beban. Beban lampu sering kali cocok menggunakan Kurva B karena arus masuknya rendah. Sementara itu, Kurva C atau D lebih tepat untuk motor atau mesin dengan arus awal yang lebih tinggi. Pemilihan kurva yang tepat memastikan sistem proteksi selektif sehingga gangguan hanya memengaruhi sirkuit terkait tanpa memutus seluruh panel.
Kesesuaian proteksi ini hanya akan optimal jika panel dipasang mengikuti aturan jarak dan akses PUIL.
PUIL menetapkan beberapa ketentuan penting terkait ketinggian panel, area akses, dan ruang kosong di depan panel untuk memastikan keamanan instalasi. Panel harus dipasang pada posisi yang mudah dijangkau teknisi tanpa halangan fisik agar pemeriksaan dan perawatan berjalan lancar. Penempatan yang tidak sesuai standar dapat meningkatkan risiko kecelakaan dan menyulitkan troubleshooting ketika terjadi gangguan.
Selanjutnya, tata letak internal panel juga harus disesuaikan agar manajemen panas tetap terkontrol.
Suhu di dalam box panel sangat memengaruhi umur pemakaian komponen. Karena itu, tata letak internal harus memastikan jarak antar MCB cukup longgar untuk memungkinkan sirkulasi udara. Ventilasi tambahan atau desain panel dengan ruang panas yang baik dapat membantu mencegah derating, yaitu penurunan performa komponen akibat temperatur yang terlalu tinggi. Dengan manajemen panas yang tepat, panel bekerja stabil dan bebas dari risiko overheating.
Setelah komponen tersusun rapi, tahap berikutnya adalah menambahkan proteksi yang lebih modern demi keamanan jangka panjang.
Panel listrik modern tidak cukup hanya dilengkapi MCB atau ELCB. Proteksi tambahan seperti AFCI (Arc Fault Circuit Interrupter) dapat mencegah bahaya percikan arus yang sering kali tidak terdeteksi oleh MCB biasa. Sementara itu, Surge Arrester berfungsi meredam lonjakan tegangan akibat petir atau gangguan eksternal lainnya. Penambahan proteksi ini sangat relevan untuk desain panel listrik komersial yang menuntut keandalan tinggi dalam jangka panjang.
Merancang panel listrik yang efisien memerlukan pendekatan menyeluruh—mulai dari load balancing, zoning, pemilihan kurva MCB, hingga layout panel yang sesuai aturan PUIL. Penambahan proteksi dan teknologi modern semakin memperkuat sistem distribusi tenaga listrik sehingga gedung memiliki infrastruktur listrik yang aman, stabil, dan siap menyokong operasional bisnis secara konsisten.
