Kabel netral di dalam gedung bisa berubah jadi panas akibat penumpukan arus harmonik dari berbagai beban elektronik nonlinier, seperti lampu LED, komputer, UPS, inverter, charger, dan perangkat dengan power supply elektronik.Pada kondisi tertentu, arus harmonik dari setiap fasa tidak saling menghilangkan, tetapi justru berkumpul pada kabel netral sehingga suhunya meningkat meskipun beban listrik terlihat seimbang.
Arus harmonik merupakan salah satu faktor yang paling sering menyebabkan kenaikan suhu pada kabel netral di gedung modern. Semakin banyak perangkat elektronik yang menggunakan beban nonlinier, semakin besar kemungkinan terjadi akumulasi arus pada penghantar netral. Kondisi tersebut dapat menimbulkan arus netral tinggi, meningkatkan suhu kabel, serta mempercepat kerusakan sistem distribusi listrik apabila tidak ditangani dengan benar.
Pada gedung perkantoran, pusat perbelanjaan, hotel, maupun fasilitas industri, penggunaan lampu LED, komputer, UPS, inverter, dan berbagai perangkat elektronik lainnya telah mengubah karakteristik instalasi listrik gedung. Hal ini membuat pemahaman mengenai penyebab kabel netral panas di gedung menjadi semakin penting agar sistem kelistrikan tetap aman dan andal.
Mengapa Kabel Netral Bisa Lebih Panas daripada Kabel Fasa?
Kabel netral dapat lebih panas karena adanya arus harmonik yang menumpuk pada penghantar netral sehingga arus yang mengalir tidak lagi saling menghilangkan secara sempurna.
1. Arus pada Sistem Tiga Fasa Tidak Selalu Saling Menghilangkan
Pada sistem tiga fasa yang ideal dengan beban seimbang dan linear, arus pada kabel netral seharusnya sangat kecil. Namun, kondisi nyata pada gedung sering kali berbeda karena terdapat berbagai jenis beban nonlinier pada gedung yang menghasilkan distorsi gelombang arus.
2. Harmonik Orde Ketiga Dapat Berkumpul di Kabel Netral
Arus harmonik pada kabel netral terutama harmonik orde ketiga memiliki karakteristik yang saling menjumlah. Akibatnya, arus netral dapat menjadi lebih besar dibandingkan salah satu arus fasa. Kondisi tersebut menjadi salah satu penyebab kabel netral panas di gedung yang banyak ditemukan pada bangunan modern.
Peralatan Apa Saja yang Dapat Meningkatkan Arus Harmonik?
Peralatan yang menggunakan switching power supply, driver elektronik, inverter, dan sistem pengisian daya merupakan sumber harmonik yang umum ditemukan pada gedung.
Beberapa perangkat elektronik berikut perlu diperhatikan karena dapat menjadi sumber beban nonlinier yang memengaruhi arus harmonik pada kabel netral.
Peralatan
Karakteristik Beban
Potensi Dampak pada Kabel Netral
Lampu LED
Menggunakan driver elektronik
Menambah harmonik orde ketiga
Komputer dan server
Beban switching dengan variasi tinggi
Memicu arus netral tinggi
UPS
Memiliki komponen penyearah dan inverter
Meningkatkan distorsi harmonik
Inverter dan VFD
Menghasilkan gelombang non sinusoidal
Menyebabkan kabel netral panas
Charger perangkat dan smart device
Beban elektronik dalam jumlah banyak
Menambah akumulasi arus harmonik
Sistem otomasi
Banyak memakai power supply switching
Memperbesar total harmonic distortion listrik
Apa Saja Tanda Kabel Netral Mengalami Panas Berlebih?
Panas berlebih pada kabel netral dapat dikenali melalui kenaikan suhu kabel, perubahan warna isolasi, terminal menghitam, aroma terbakar, dan gangguan listrik yang berulang.
Terdapat beberapa gejala yang dapat dikenali sebelum terjadi kerusakan serius.
1. Suhu Kabel Netral Lebih Tinggi daripada Kabel Fasa
Kondisi ini dapat diketahui menggunakan pengukuran temperatur atau thermal camera.
2. Isolasi Kabel Berubah Warna atau Mengeras
Panas yang berlebihan dapat mempercepat penuaan isolasi.
3. Terminal Netral Menghitam atau Mengalami Perubahan Bentuk
Suhu tinggi yang berlangsung lama dapat menyebabkan deformasi pada terminal.
4. Muncul Aroma Terbakar dari Panel Listrik
Bau terbakar menjadi tanda yang tidak boleh diabaikan karena dapat mengarah pada risiko kebakaran.
5. Gangguan Terjadi setelah Penambahan Banyak Perangkat Elektronik
Penambahan beban baru sering menjadi salah satu penyebab kabel listrik overheat pada bangunan komersial.

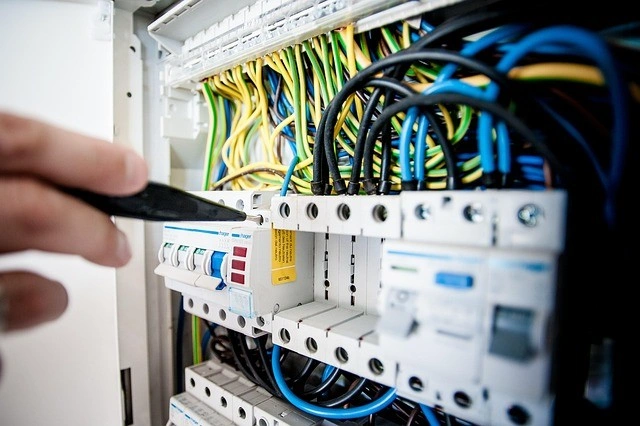

Bagaimana Memastikan Panas Berasal dari Arus Harmonik?
Untuk memastikan apakah kenaikan suhu kabel netral benar-benar dipengaruhi oleh arus harmonik, pemeriksaan perlu dilakukan melalui pengukuran arus, suhu, kualitas daya, dan kondisi sambungan.
1. Ukur Arus pada Setiap Fasa dan Kabel Netral
Perbandingan hasil pengukuran dapat menunjukkan adanya arus netral tinggi.
2. Gunakan Thermal Camera untuk Menemukan Titik Panas
Thermal camera membantu mendeteksi lokasi yang mengalami kenaikan temperatur.
3. Periksa Total Harmonic Distortion dengan Power Quality Analyzer
Pengukuran total harmonic distortion listrik sangat penting untuk mengetahui tingkat harmonik pada sistem.
4. Periksa Kekencangan Terminal dan Kondisi Sambungan
Sambungan yang longgar juga dapat menimbulkan pemanasan.
Pemeriksaan kabel netral harus dilakukan oleh teknisi atau tenaga ahli kelistrikan yang kompeten. Jangan membuka atau menyentuh panel aktif tanpa prosedur keselamatan yang sesuai.
Mengapa Ukuran Kabel Netral Tidak Boleh Ditentukan Sembarangan?
Ukuran kabel netral tidak boleh ditentukan sembarangan karena kebutuhan penghantar netral pada gedung modern tidak selalu sama dengan asumsi perhitungan konvensional.
1. Kabel Netral yang Lebih Kecil Belum Tentu Cocok untuk Gedung
Pemilihan ukuran kabel netral gedung harus mempertimbangkan kandungan harmonik serta karakteristik beban.
2. Penambahan Beban Dapat Mengubah Perhitungan Awal
Perubahan jumlah perangkat elektronik dapat memengaruhi arus netral.
3. Kemampuan Kabel Dipengaruhi Suhu dan Cara Pemasangan
Bagaimana Cara Mengurangi Risiko Kabel Netral Mengalami Overheat?
Risiko panas berlebih dapat dikurangi dengan mengevaluasi distribusi beban, menggunakan ukuran kabel yang sesuai, memisahkan kelompok beban elektronik, memperbaiki sambungan, dan melakukan pemantauan kualitas daya secara berkala.
Evaluasi Ulang Kapasitas Kabel Netral Pastikan ukuran penghantar sesuai dengan kondisi aktual.
Pisahkan Beban Elektronik dari Beban Konvensional Pemisahan kelompok beban membantu mengurangi akumulasi harmonik.
Seimbangkan Beban Antar-Fasa Distribusi yang seimbang mampu mengurangi arus netral.
Pastikan Semua Terminal Terpasang Kencang Koneksi yang baik mengurangi risiko pemanasan.
Hindari Penumpukan Kabel yang Terlalu Padat Ventilasi yang baik membantu pembuangan panas.
Lakukan Pengukuran Harmonik Secara Berkala Memantau perubahan kualitas daya terutama setelah gedung menambah banyak perangkat elektronik.
Gunakan Kabel dengan Spesifikasi yang Sesuai Pemilihan kabel listrik untuk beban elektronik harus mempertimbangkan kemampuan hantar arus dan kondisi operasional.
Langkah tersebut termasuk bagian penting dalam cara mengatasi kabel netral panas.
Checklist Pemeriksaan Kabel Netral Sebelum Menambah Beban Baru
Sebelum gedung menambah beban listrik baru, checklist berikut dapat digunakan untuk membantu mengevaluasi kondisi kabel netral dan sistem distribusi listrik.
Apakah arus setiap fasa dan kabel netral sudah diukur?
Apakah suhu kabel dan terminal panel masih dalam kondisi normal?
Apakah gedung akan menambah lampu LED, komputer, UPS, inverter, atau charger?
Apakah kapasitas kabel masih sesuai dengan total beban terbaru?
Apakah terminal netral sudah diperiksa dan dikencangkan?
Apakah jalur kabel memiliki ventilasi dan ruang yang cukup?
Apakah tingkat harmonik pernah diperiksa?
Apakah dokumen single line diagram sudah diperbarui?
Apakah penambahan beban sudah dikonsultasikan dengan tenaga ahli kelistrikan?
FAQ Seputar Kabel Netral Panas dan Arus Harmonik
Untuk melengkapi pembahasan, berikut beberapa pertanyaan yang sering muncul terkait kabel netral panas dan pengaruh arus harmonik di gedung.
1. Apakah kabel netral yang panas selalu disebabkan oleh arus harmonik?
Tidak. Sambungan longgar, ketidakseimbangan beban, dan ukuran kabel yang tidak sesuai juga dapat menyebabkan kabel netral panas.

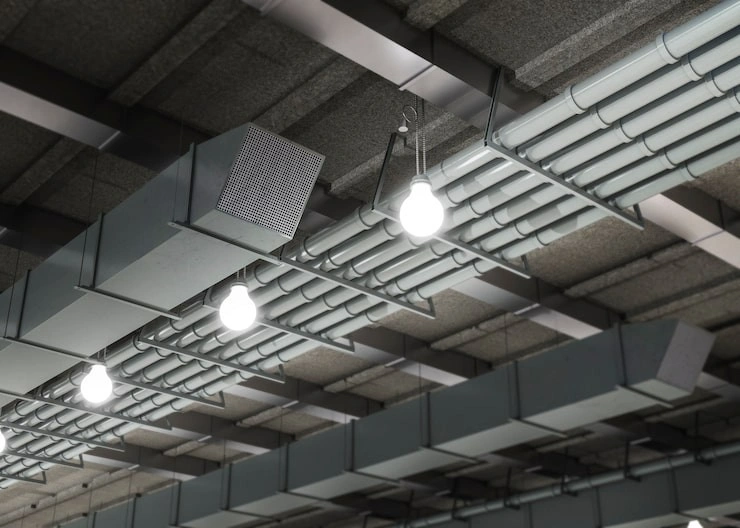

2. Apakah lampu LED dapat menyebabkan kabel netral panas?
Ya. Pengaruh lampu LED terhadap harmonik dapat meningkatkan arus harmonik terutama bila jumlah lampu sangat banyak.
3. Apakah arus kabel netral bisa lebih besar daripada arus fasa?
Bisa. Harmonik orde ketiga dapat saling menjumlah sehingga arus netral melebihi salah satu arus fasa.
4. Apakah mengganti kabel netral dengan ukuran lebih besar selalu menyelesaikan masalah?
Tidak selalu. Penyebab utama harus dianalisis terlebih dahulu melalui pengukuran kualitas daya.
5. Kapan pemeriksaan kualitas daya perlu dilakukan?
Pemeriksaan disarankan ketika terjadi kenaikan suhu pada kabel, setelah penambahan banyak perangkat elektronik, atau ketika muncul gangguan pada sistem distribusi listrik.
Kesimpulan
Arus harmonik merupakan salah satu faktor utama yang menyebabkan kabel netral panas pada gedung modern. Keberadaan beban nonlinier pada gedung seperti lampu LED, komputer, UPS, dan inverter dapat meningkatkan kandungan harmonik sehingga arus pada penghantar netral menjadi lebih besar. Oleh karena itu, evaluasi ukuran kabel, pemeriksaan kualitas daya, dan pengukuran secara berkala sangat diperlukan agar instalasi listrik gedung tetap aman dan memiliki umur operasi yang panjang.
